エラスタイトがコンクリート目地で担う緩衝と伸縮吸収のメカニズムを解説

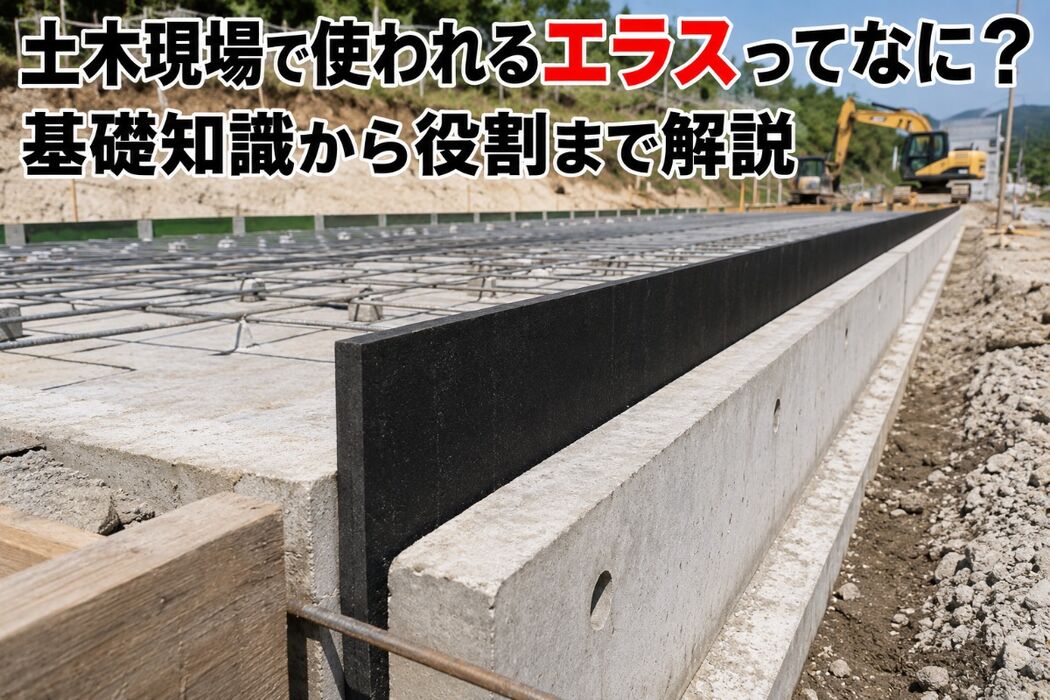

土木現場で「エラス」と呼ばれるエラスタイトは、コンクリートの目地に挿入して使う緩衝材です。コンクリート打設後には乾燥収縮や日較差による温度伸縮、さらには交通荷重の繰り返し応力など多様な負荷が重なり、ひび割れが発生しやすくなります。エラスタイトは圧縮されることでたわみ、元の形に復元することで、コンクリート内部の応力集中を回避し、端部や角部の欠け、スラブの反りによる局所的な破壊を抑制します。また、瀝青系や樹脂系などの材質は吸水性が低いため、目地部からの劣化進行も防ぐ効果があります。重要なポイントは、設計で意図された厚みと硬さ（圧縮抵抗）を確実に守ることです。薄すぎると追従性が落ち、硬すぎるとエラス本来の効果が発揮できません。土木エラスを正しく選定・施工することで、舗装や土間、擁壁前面などの長期的な安定性が実現できます。

• ひび割れ誘発を制御し、無秩序なクラックの発生を防ぐ
• 応力分散によってエッジの欠けや段差の発生を抑制
• 防水性補助として目地部からの浸水リスクを低減

これらの効果を最大限得るには、目地の位置計画とエラスタイトの規格適合が不可欠です。現場条件に応じて適切な厚みや材質を選定しましょう。

目地と土間コンクリートの関係

土間コンクリートは温度や収縮によって動きが生じる素材です。その動きを受け止めるため、誘発目地と打継ぎ目地の計画が重要となり、そこにエラスタイトを挿入します。配置の基本は、スパンや形状、拘束条件に合わせてブロック割りを行い、伸縮を吸収しやすいラインに目地を通すことです。角部からのひび割れを防ぐためには、L字やT字部分の交点で無理な連続スラブを作らず、直線的で連続した目地を優先します。エラスを縁切り材として側壁や基礎とスラブの間に挿入することで、付着拘束が減り、エラス土木用途の緩衝がさらに効果を発揮します。土間仕上げの上面から所定のかぶりを確保して見切りを美しく納めることもポイントです。打設直前には切断長を再度確認し、目地幅に対してエラスタイトの厚みが均一になるようしっかり固定しましょう。

複数の目地タイプの狙いが重なる場合は、優先する機能に合わせて配置を整理することで、施工後のトラブルを未然に防ぐことができます。

土木用語で使われるエラスの由来や現場略称のリアルな使われ方

土木業界で「エラス」と呼ばれるのは、エラスタイトの略称です。現場では「エラス目地」「エラスコンクリート用」など、目的や用途に応じて自然な形で呼ばれています。建築分野では同じ用途の資材をスポンジタイトやケンタイトなどと呼ぶ場合もあり、分野やメーカーによって呼称が異なるケースも多いです。この点を理解しておくと、資材の発注や管理がよりスムーズになります。検索キーワードとして「えらすとは土木」「エラス土木意味」「エラス素材」などの表現が用いられるのは、略称から情報を探す方が多いためです。購入を検討する場合は「エラスタイト規格」「エラスタイト厚み」「エラスタイト価格」などが主な比較ポイントとなります。ホームセンターでの取り扱いは限定的なため、建材ショップや工業資材のカタログで規格一覧を確認し、目的に応じて樹脂系や瀝青系を選択するのが一般的です。なお、エラスジョイントという呼称は配管や水道周りの別製品を指すことがあるため、商品名と用途の適合を事前に必ず確認しましょう。

1. 目的に応じて用途を定義し、目地の機能を明確化
2. 規格（厚み・幅・長さ）と材質を確認し、適合性を比較
3. 施工例を参照しながら、施工手順や固定方法を計画
4. 出荷ロットや送料、納期を含めて見積もりや手配を行う

この流れを踏まえることで、土木エラスの選定から購入、施工まで一貫した管理が効率良く進みます。

土木工事の現場では、コンクリート構造物の目地処理や緩衝材として「エラスタイト」や「ケンタイト」といった材料が使用されています。これらは一見すると似た用途に見えますが、実際には材料の性質が異なり、用途や設置条件によって使い分けられています。

エラスタイトは、アスファルト系の結合材を主成分とする瀝青系材料で、吸水を抑えやすい特徴があります。水の影響を受けやすい場所では安定した性能を発揮しやすい一方、温度変化によって硬さが変わる点には配慮が必要とされています。

一方のケンタイトは、繊維や樹脂をベースとした材料で、弾性や復元性に特徴があります。繰り返し荷重や微小な動きに追従する性能が求められる場面で選定されることが多く、目地の動きに対して柔軟に対応できる点が評価されています。

現場では、以下のような観点から使い分けが行われています。

• 水の影響を受けやすい環境では吸水性の低い材料が選ばれる傾向

• 圧縮抵抗が過大にならないよう、応力集中を避ける設計が重視される

• 繰返し荷重への復元性が、ひび割れ抑制の観点から確認される

短期的な施工のしやすさだけでなく、長期間にわたる温度変化や水分環境、荷重条件を踏まえて材料が選定されている点が、土木現場の特徴といえます。

セーフタイトやスポンジタイトとの違いを比較

エラスタイトやケンタイトに加え、「セーフタイト」や「スポンジタイト」といった材料も、目地材や緩衝材として使用されています。それぞれ材質や構造が異なるため、用途に応じた選定が行われています。

セーフタイトは瀝青系をベースに改良された材料で、耐久性や耐薬品性、水への強さなどのバランスが重視されています。水処理施設や道路関連など、環境負荷の大きい場所で使用されるケースが見られます。

スポンジタイトは発泡樹脂をベースとした軽量材料で、加工のしやすさや施工性の面で利点があります。ただし、使用環境によっては性能差が出やすいため、事前の確認が重要とされています。

以下は主な特徴の比較です。

材料選定においては、単に性能だけでなく、コンクリートや防水層との取り合い、シール材との相性なども考慮されており、複合的な判断が求められています。

規格サイズと現場事情を踏まえた選定の考え方

エラスタイトなどの目地材は、厚みや幅といった規格サイズの選定も重要な要素です。設計図面上の条件だけでなく、実際の施工環境や資材供給の状況も踏まえて決定されます。

一般的には、10mmや20mmといった厚みを基準に、目地の伸縮量やシール材の厚みを考慮して選定されます。また、幅については目地の形状や施工精度に合わせて、無理のないサイズが選ばれる傾向にあります。

現場では、次のような点が確認されています。

• 設計上の伸縮量に対して適切な厚みが確保されているか

• 過度な圧縮状態にならないサイズかどうか

• 切断や加工によるロスが最小限になる規格か

• シール材や防水層との干渉がない構成になっているか

• 資材の在庫状況や納期が施工工程に影響しないか

さらに、資材の入手性も施工品質に影響する要素のひとつです。特定の規格に依存するのではなく、安定して供給可能な製品の中から、設計条件を満たすものを選ぶといった調整が行われるケースもあります。

土木現場では、設計条件と現場条件の両方を踏まえながら、「性能・施工性・供給性」のバランスを取ることが重視されています。こうした選定プロセスが、長期的な構造物の安全性や耐久性の確保につながっています。

土木工事における土間コンクリートでは、ひび割れを完全に防ぐのではなく、発生位置をコントロールするという考え方が一般的です。そのために重要とされているのが、目地の配置間隔とエラスタイト（緩衝材）の厚み設定です。

一般的な屋外土間（厚さ100〜150mm程度）では、目地間隔は3〜4mが基準とされています。一方で、駐車場など荷重が大きくかかる用途では、ひび割れリスクを抑えるために2.5〜3m程度まで間隔を狭めるケースが多く見られます。室内土間は温度変化が比較的小さいため、3〜6m程度まで許容される場合もありますが、スパンが大きすぎると不陸やクラックの発生リスクが高まります。

エラスタイトの厚みについては、伸縮吸収を目的として10mmが標準的な設定とされており、面積が広い場合や温度変化が大きい環境では20mmが採用されることもあります。

現場で意識されている主なポイントは以下の通りです。

• 一般屋外は3〜4m、荷重が大きい場合は2.5〜3m程度に設定

• エラスタイト厚みは10mmを基準に、条件に応じて20mmを選定

• スラブの縦横比は1:1〜1:1.5程度に抑える

• 目地の過密配置は施工不良や欠損の原因となるため避ける

これらの基準により、ひび割れの発生位置を計画的に誘導する施工が行われています。

屋外舗装・外構における温度変化を踏まえた目地設計

屋外環境では、日射や外気温の影響によりコンクリートの伸縮が大きくなるため、目地間隔の設定が施工品質に大きく関わります。特に日当たりの強い場所では、温度ひずみを考慮した設計が求められます。

一般的には、アスファルト舗装と接する箇所や日射の影響が強い外構では、2.5〜3.0m程度の目地間隔が採用される傾向があります。一方で、日陰や庇の下など温度変化が小さい環境では、3〜4m程度まで間隔を広げることも可能とされています。

また、構造物の端部では伸縮の逃げ場が少ないため、エラスタイトを10〜20mmの厚みで連続配置し、壁や縁石との取り合いでは「縁切り」によって応力集中を防ぐ処理が行われます。さらに、目地上部にはバックアップ材とシーリング材を組み合わせることで、水密性と耐久性を確保するのが一般的です。

用途ごとの目安は以下の通りです。

こうした数値はあくまで初期設定として用いられ、実際の現場では配筋状況やコンクリート厚などを踏まえて調整されています。

壁・擁壁における目地配置とエラスタイトの役割

土木構造物の中でも、壁や擁壁のような垂直部材では、乾燥収縮や温度変化に加え、基礎との拘束条件による応力が発生しやすくなります。そのため、目地配置によるひび割れ制御が重要とされています。

鉄筋コンクリート壁では、一般的に5〜7m程度の間隔で縦目地を設けることが多く、外気温の影響を強く受ける場合には4〜6m程度まで間隔を狭める対応が取られます。また、隅角部や端部では応力が集中しやすいため、10〜20mmの連続目地を設けて伸縮を吸収する構造とします。

端部処理については、以下のような施工が標準的です。

• エラスタイトを壁際・柱際まで連続して配置

• 表面はシーリング材で止水処理を実施

• 内部にバックアップ材を設置し、適切なシール形状を確保

さらに、ひび割れは開口部やスリーブ周辺、隅角部などに発生しやすいため、これらの位置に合わせて誘発目地を配置し、計画的にクラックを分散させる考え方が取られています。

現場では、以下の点が事前に確認されています。

• 壁長や温度条件に応じた目地間隔の設定（5〜7mを基準）

• 隅角・端部での連続目地設置による応力逃がし

• 止水と変位追従を両立するシーリング構成

• 配筋や開口部との干渉を避けた目地位置の調整

• 型枠・打設手順を含めた施工計画の事前確認

このように、目地とエラスタイトは単なる部材ではなく、構造物の耐久性や仕上がり品質を左右する重要な要素として扱われています。土木現場では、設計意図を踏まえつつ、実際の施工条件に適合させるための調整が日常的に行われています。
